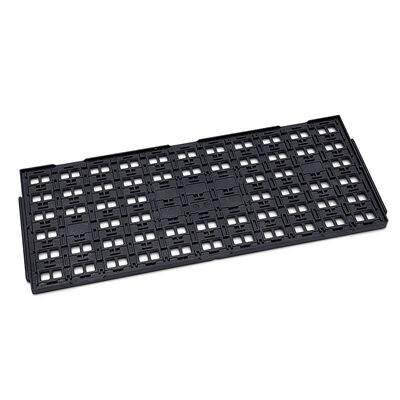

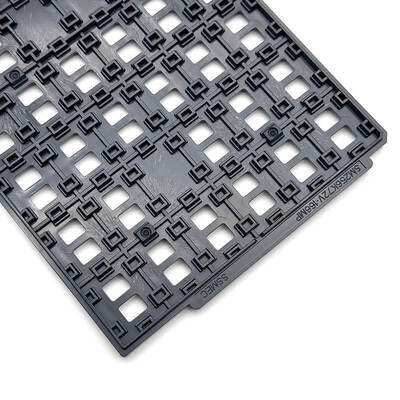

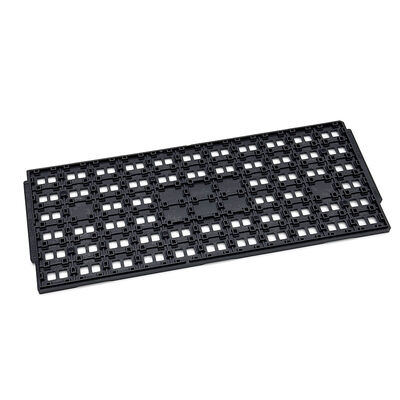

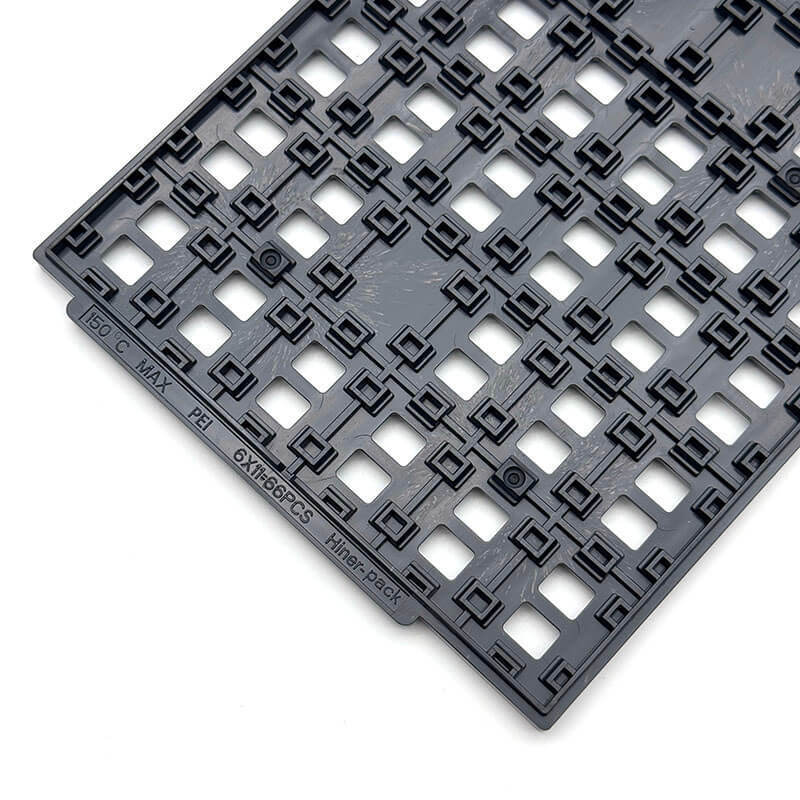

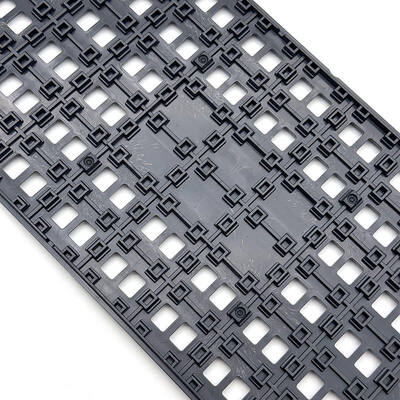

Высокоточный трей JEDEC для IC с тонким звучанием

Высокоточный трей JEDEC для IC с тонким звучанием

Наименование марки: Hiner-pack
Номер модели: ХН24239
МОК: 500 шт.
цена: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Условия оплаты: Т/Т
Способность к поставкам: 2000 шт/день
Подробная информация
Место происхождения:
Китай
Сертификация:
ROHS, ISO
Вес подноса:
Варьируется, обычно до 500 грамм на полость
Цвет:
Обычно черный или темно-серый для защиты от электростатического разряда.
Гарантия качества:
Гарантия поставки, надежное качество
Размер полости:
14х22х1,96 мм
Инкотермс:
Exw, FOB, CIF, DDU, DDP
Тип плесени:
Инъекция
Многоразовый:
Да
Форма подноса:
Прямоугольный
Чистый класс:
Общая и ультразвуковая чистка
Тип IC:
BGA,QFP,QFN,LGA,PGA
Уровень упаковки:
Транспортный пакет
Плоскостность:
Менее 0,76 мм
Емкость:
6x11=66 шт.
Упаковывая детали:
картон, поддон
Поставка способности:
2000 шт/день
Выделить:

ESD безопасный JEDEC IC поднос

,

контейнер для хранения микросхем с тонкой шириной

,

JEDEC

Описание продукта
Высокоточный трей JEDEC для IC с тонким звучанием

Нужен надежный носитель для ваших деликатных микросхем с тонким звучанием?


Если ваши ИС требуют точного позиционирования или имеют нестандартные габариты, мы рекомендуем полностью настраиваемую поднос JEDEC, адаптированную к вашим компонентам.Наши индивидуальные карманные конструкции оптимизируют расстояние между полостями для плавного автоматического подбора и размещения, максимизировать емкость хранения на поднос, и убедиться, что ваши тонкие пич IC безопасно держатся на протяжении всего производства.Это решение не только защищает ваши чувствительные полупроводники, но и отвечает вашим требованиям к упаковке с экономически эффективными, высокоточное изготовление.


Поднос JEDEC является критически важным носителем для тонкозвуковых ИС, полупроводников и электронных компонентов, используемых для автоматизированной обработки, инспекции, транспортировки и долгосрочного хранения.Каждый карман в наших подносах сделан с точностью, чтобы соответствовать точным габаритам ваших конкретных IC.. ЭСД-безопасный материал и строгий контроль плоскости обеспечивают электростатическую защиту и стабильное позиционирование, что делает настройку идеальным решением для упаковки для высокоточных полупроводниковых приложений.

Ключевые особенности/преимущества
  • Высокоточные полостидля IC с тонким колючим углом (≤0,5 мм)
  • ESD-безопасностьс поверхностным сопротивлением 1E41E11 Ω
  • Совместима савтоматизированные системы обработки
  • Полностьюнастраиваемые карманы
  • Прочный материал длядлительный жизненный цикл
Спецификации
Бренд Пакеты с гинером
Модель HN24239
Материал ABS
Тип упаковки JEDEC
Цвет Черный
Сопротивление 1.0×104 - 1,0×1011 Ω
Размер линии контуры 322.6×135.9×7.62 мм
Размер полости 14x22x1,96 мм
Матрица QTY 6х11=66 шт.
Стены MAX 0,76 мм
Служба Принимаем OEM, ODM
Настройки кармана Доступно
Заявления
Трейсы JEDEC широко используются дляЗащита IC во время производства и транспортировки, особенно для чувствительных к ESD устройств
  • Опаковка с микроэлементом с тонким колючим камнем (QFN, BGA, CSP)
  • Автоматизированные системы подбора и размещения
  • Проверка и испытания полупроводников
  • Логистика и хранение IC
Опаковка и перевозка/ Услуги
Наши высокоточные подносы JEDEC упакованы в прочные, безопасные для ESD антистатические материалы с безопасным дизайном сцепления и амортизирующими подушками,обеспечение максимальной защиты от физических повреждений, электростатический разряд и загрязнение во время транспортировки и хранения.

Все грузы полностью отслеживаются и обрабатываются надежными глобальными логистическими перевозчиками, обеспечивающими надежную, своевременную доставку по всему миру в ваше предприятие.Мы предоставляем гибкие варианты доставки для удовлетворения ваших срочных потребностей в производстве, включая ускоренную доставку для срочных заказов, и всеобъемлющую документацию по доставке для упрощения таможенного оформления международных заказов.
О нас:
Hiner-pack® была основана в 2013 году. Это высокотехнологичное предприятие, которое объединяет проектирование, исследования и разработки, производство, продажи IC упаковки и тестирования,а также полупроводниковый процесс изготовления пластин в автоматизированной обработке, перевозки и транспортировки для предоставления клиентам услуг под ключ.

Почему выбирать нас:

  • Богатый опыт вJEDEC / IC / пакетики для вафли
  • Возможность разработки форм внутри компании
  • Быстрая разработка прототипов
  • Строгий процесс контроля качества
  • Стабильное снабжение глобальных клиентов полупроводников
