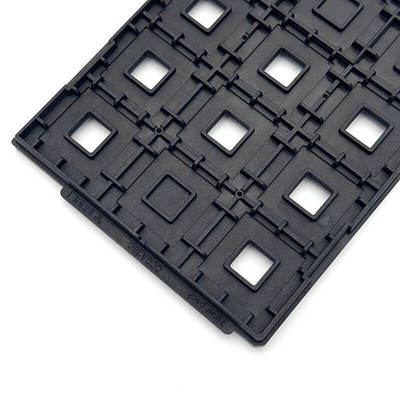

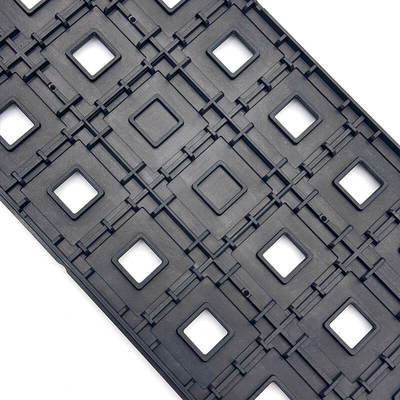

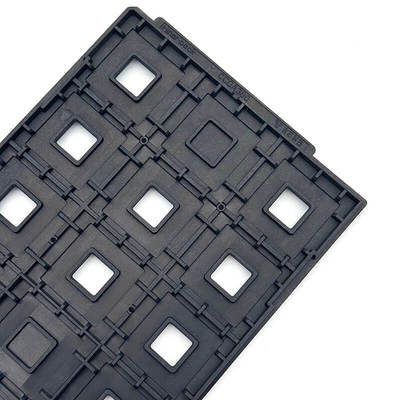

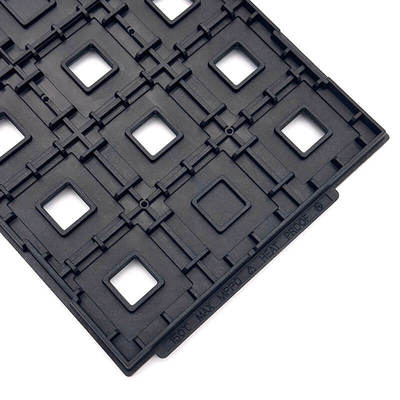

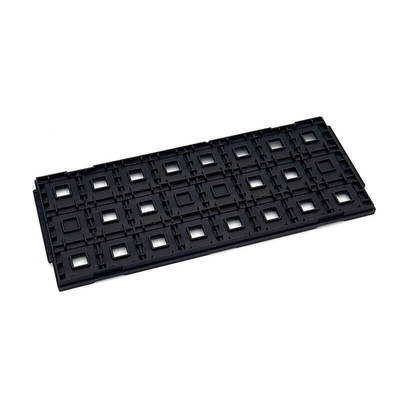

Высокопрофильный лоток JEDEC высотой 0,40 дюйма для безопасного типа загрузки модулей и универсальной совместимости

Высокопрофильные лотки JEDEC, безопасные держатели для толстых модулей и сборок

Высокопрофильный матричный лоток JEDEC специально разработан для удовлетворения строгих требований по обращению и защите более толстых (высоких) компонентов, модулей и сборок, зазоры которых превышают стандартные низкопрофильные лотки. Благодаря стандартной толщине 0,40 дюйма (10,16 мм) этот вариант обеспечивает достаточный вертикальный зазор для таких компонентов, как PLCC (пластмассовый держатель чипа с выводами), CERQUAD, PGA высокой плотности (матрицы с сеткой выводов) и различных готовых модулей. Как и во всех стандартах JEDEC, внешний контур остается фиксированным размером 12,7 x 5,35 дюйма (322,6 x 136 мм), сохраняя свою универсальную совместимость с обширной глобальной инфраструктурой оборудования автоматизации JEDEC. Высокопрофильные лотки, рассчитанные на исключительную прочность и стабильность размеров, имеют решающее значение для крепления компонентов, элементы которых уязвимы к изгибу или ударам, таких как многочисленные контакты на устройстве PGA или сложная структура предварительно собранного модуля. Обычно они изготавливаются из прочных формовочных компаундов, устойчивых к электростатическому разряду, что обеспечивает как механическую защиту, так и электрическую безопасность.

Функции:

Высокопрофильные лотки JEDEC характеризуются повышенной прочностью и специальным зазором для сложных компонентов.
1. Критический вертикальный зазор. Высота 0,40 дюйма является основным преимуществом, обеспечивая необходимое вертикальное пространство для защиты высоких компонентов от контакта с лотком выше при штабелировании. Это жизненно важно для таких корпусов, как PLCC, где J-выводы проходят под корпусом, или для корпусов PGA с длинными массивами выводов.
2. Универсальная совместимость (внешняя). Несмотря на увеличенную толщину, фиксированная занимаемая площадь (12,7 долл. США умножается на 5,35 долл. США) обеспечивает плавную интеграцию со всеми JEDEC-совместимыми системами подачи, укладчиками и решениями для сухого хранения. Это устраняет необходимость в уникальном, специализированном оборудовании для автоматизации.
3. Повышенная безопасность штабеля. Высокопрофильные лотки используют те же функции блокировки стопки, что и низкопрофильные версии, гарантируя, что более тяжелые и прочные лотки и их содержимое остаются стабильными и безопасными, даже когда они складываются друг в друга для хранения или транспортировки.

Технические параметры:

Приложения:

Применение высокопрофильных лотков JEDEC направлено на обеспечение безопасности и стандартизацию потока более крупных и высоких компонентов.

• Обращение со специализированными микросхемами
• Транспортировка модулей и сборок
• Тестирование компонентов и программирование
• Нетрадиционные крупные компоненты

Настройка:

Внутренний объем, обеспечиваемый высоким профилем, обеспечивает широкие возможности настройки для обеспечения сложной геометрии компонентов.

• Конструкция с глубокими полостями: дополнительная высота позволяет создавать глубокие полости, изготовленные по индивидуальному заказу, которые полностью герметизируют и защищают весь корпус высокого компонента.
• Целенаправленная защита контактов: для типов с большим количеством компонентов ячейка может быть спроектирована так, чтобы контактировать только с твердым корпусом компонента, гарантируя, что чувствительные выводы или элементы конструкции полностью свободны от контакта.
• Спецификация материала для веса. Учитывая, что высокопрофильные компоненты часто тяжелее, индивидуализация может включать использование более прочных формовочных смесей.
