Универсальные глобальные стандарты ESD IC компонент матричных поддонов соответствуют стандартам JEDEC

Универсальные глобальные стандарты ESD IC компонент матричных поддонов соответствуют стандартам JEDEC

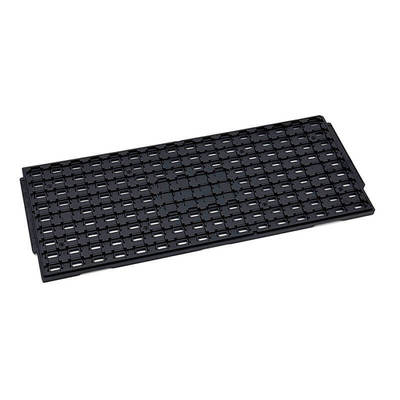

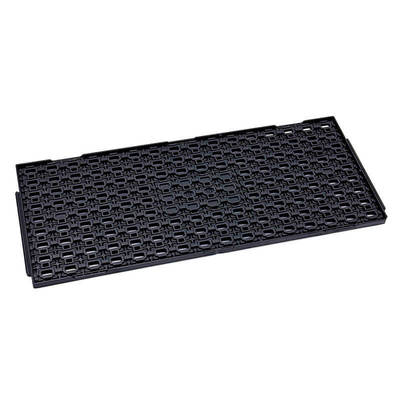

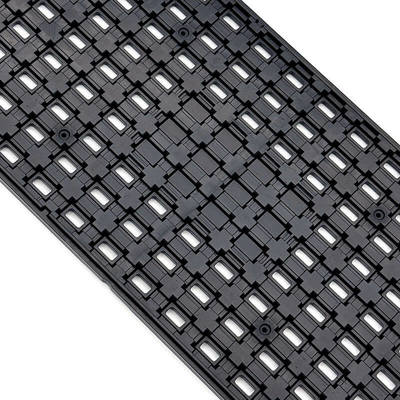

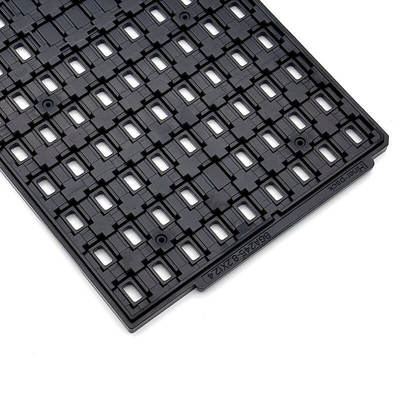

JEDEC IC матричные подносы воплощают общий язык автоматизации,набор строгих спецификаций, установленных микроэлектронной промышленностью для управления безопасным и автоматизированным потоком интегральных схемОсновным принципом этих подносов является стандартизация: все они изготавливаются с одинаковым контуром 12,7 x 5,35 дюйма (322,6 x 136 мм).Эта размерная однородность гарантирует, что оборудование, построенное в любой точке мира, может мгновенно распознать и взаимодействовать с любой поднос JEDEC"Матричная" структура, состоящая из рядов и столбцов компонентных карман, определяет точные пространственные координаты для автоматического сбора,преобразование коллекции деталей в машиночитаемый набор данныхИзготовлены из прочных формовых соединений, часто безопасных для ESD полимеров, использующих углерод для проводимости (в результате чего по умолчанию черный цвет),Подносы JEDEC спроектированы для прочности и стабильности измеренийЭта стабильность имеет решающее значение не только для механической защиты, но и для поддержания точной настройки как при обработке напряжения, так и при определенных тепловых условиях.необходимость надежной высокоскоростной автоматизации.

Особенности и преимущества:

Интеллектуальные особенности конструкции подносов JEDEC напрямую переводятся в ощутимую эффективность и удобство производства.

1Стандартизированная схема (мгновенный доступ): наиболее значительным преимуществом является статус промышленного стандарта, который обеспечивает производителям мгновенный доступ к глобальной экосистеме оборудования,аксессуарыЭто значительно упрощает управление цепочкой поставок и интеграцию процессов.

2Визуальное и механическое выравнивание: ключевые особенности обеспечивают надежность процесса.уменьшение риска дезориентации компонента при ручной или автоматической загрузке. Функция с козырьком позволяет механическую блокировку / фиксацию, гарантируя, что положение подноса закреплено в оборудовании питания для точной работы с выбором и размещением.

3. универсальные варианты профиля: производители могут выбрать подходящую толщину подноса: вариант с низким профилем (0,25 дюйма) является рабочей лошадью, вмещающей общие пакеты, такие как SOIC и TQFP,оптимизация плотности вертикального храненияОпция высокого профиля (0,40 дюйма) доступна для более крупных или более высоких компонентов, таких как модули, сборы и пакеты CERQUAD, обеспечивая надлежащий просвет и защиту высоких компонентов.

4Улучшенная устойчивость к складированию: Подносы имеют прочные элементы взаимосвязи, обеспечивающие устойчивость, что имеет решающее значение для безопасного хранения и транспортировки, даже если они наложены на несколько подносов высоко.Устройство складирования спроектировано таким образом, что пустая поднос служит защитным покрытием для компонентов в верхней загруженной подносе.

Технические параметры:

Применение:

Настройка:

Гибкость проектирования внутренней матрицы при жестком прикреплении к внешней оболочке JEDEC является ее самой мощной особенностью.
Специфическая защита пакета: пользовательские конструкции обращаются к уникальным уязвимостям различных типов компонентов.

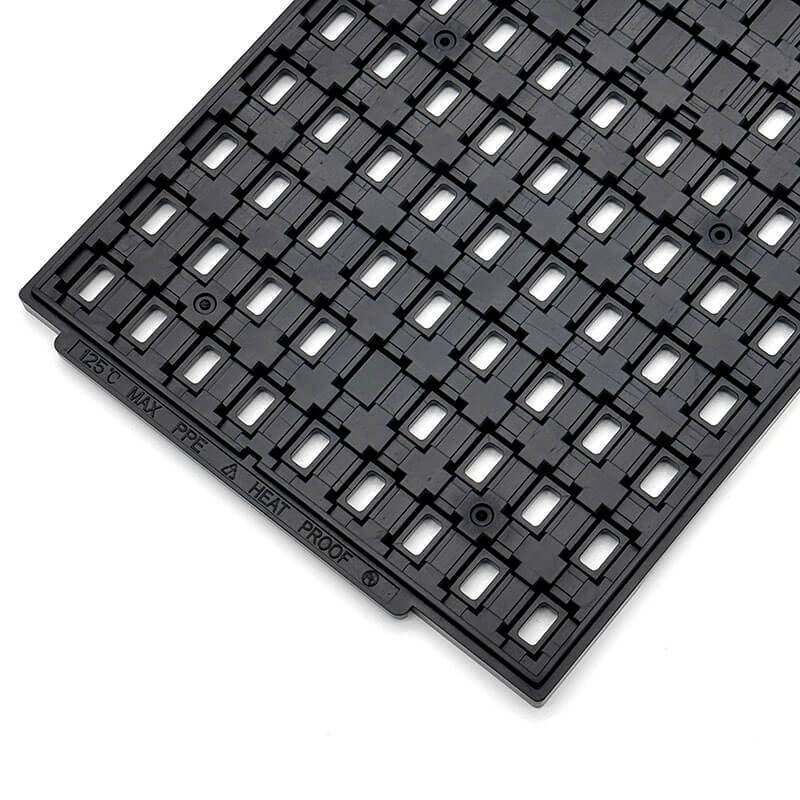

Совместимость материала и температуры: настройка часто вращается вокруг выбора материала для достижения определенной температурной совместимости и химической устойчивости.
Цвет и вместимость: В то время как черный цвет является стандартным для проводимости ESD, пользовательские цвета могут использоваться для визуальной сегрегации процессов.Внутренняя емкость оптимизируется с помощью индивидуального дизайна на основе геометрии компонента и любых необходимых специальных особенностей подноса, обеспечивая универсальную совместимость с питателями JEDEC.
