Высокоточные платформы JEDEC для продвинутой защиты компонентов и выбора и размещения

Высокоточные платформы JEDEC для продвинутой защиты компонентов и выбора и размещения

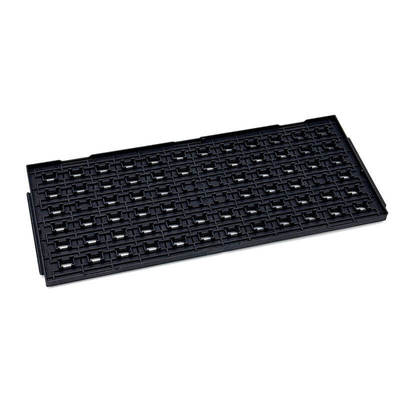

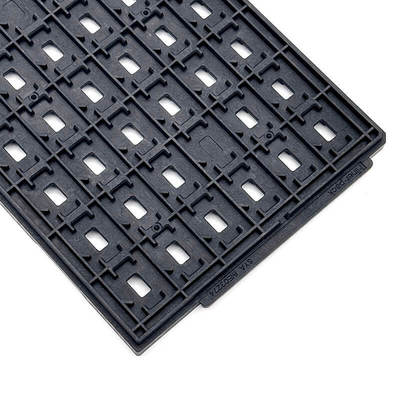

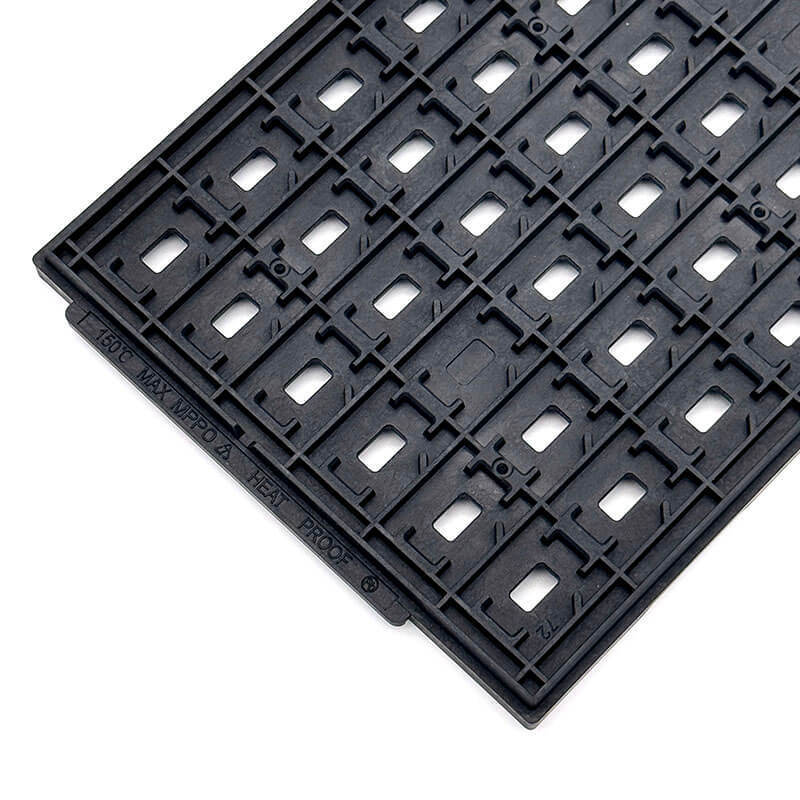

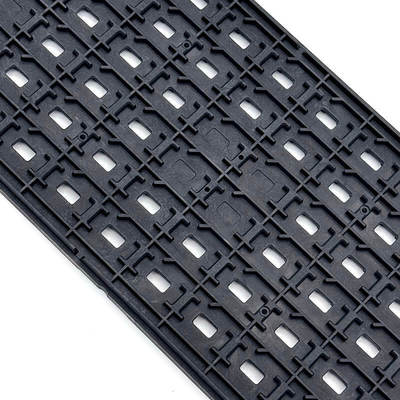

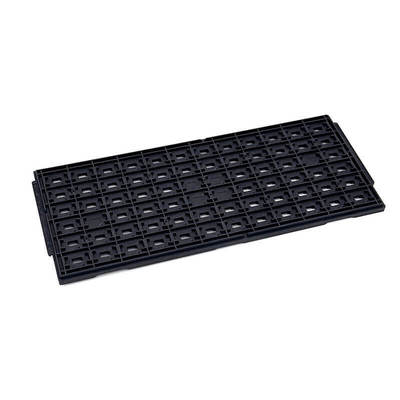

В требовательной сфере микроэлектроники матричные подносы JEDEC служат установленным протоколом управления компонентами, обеспечивающим целостность и эффективное обращение с высококачественными ИС и модулями.Их обозначение как "вофлевые" или "матричные" подносы отражает организованный, карманная структура, которая удерживает компоненты в фиксированном массиве рядов и столбцов.поскольку они позволяют абсолютное измерение местоположения для автоматизированного оборудованияПодносы придерживаются единого, не подлежащего обсуждению внешнего контура 12,7 x 5,35 дюймов (322,6 x 136 мм), постоянная размерность, которая лежит в основе всей экосистемы JEDEC-совместимой автоматизации.Прочная конструкция, обычно из безопасных для ESD полимеров, является предпосылкой, с спецификациями, требующими минимального скручивания и максимальной прочности, чтобы выдержать жесткость автоматизированной обработки и глобальной логистики.Материал должен быть четко обозначен своей максимальной рабочей температурой - самой высокой температурой, которую он может выдерживать в течение 48 непрерывных часов без ущерба для его критического допустимого размера.Эта приверженность размерной стабильности при тепловых нагрузках делает подносы JEDEC надежными носителями как для транспортировки, так и для высокотемпературной обработки, такой как выпечка компонентов.

Особенности и преимущества:

Технические параметры:

Применение:

Настройка:

Способность настраивать внутреннюю матрицу при соблюдении стандартного внешнего отпечатка является адаптивной и совместимой с процессом прочностью подносов JEDEC.
Защита геометрии, специфической для компонента: геометрия внутренней ячейки очень адаптируется к уникальным потребностям различных типов компонентов.
Универсальные и выделенные подносы: некоторые типы компонентов, такие как пакеты PGA, могут использовать уникальные "универсальные" подносы, способные вмещать различные размеры, из-за прочности их массивов пин.для большинства других упаковок, специальная, специально сформированная лотка предназначена для максимальной защиты и вместимости для этого конкретного устройства.
