Высокоточный антистатический ESD-пакет памяти интегрированная схема JEDEC IC Chip STM-пакет

Высокоточный антистатический ESD-пакет памяти интегрированная схема JEDEC IC Chip STM-пакет

Наименование марки: Hiner-pack
Номер модели: HN23100
МОК: 1000 шт.
цена: Prices are determined according to different incoterms and quantities
Условия оплаты: T/T
Способность к поставкам: 2000 штук в день
Подробная информация
Место происхождения:
Сделано в Китае
Сертификация:
ISO 9001 ROHS SGS
No плесень:
HN23100
Размер полости/мм:
35.3*35.3*2.16
Общий размер/мм:
322.6х135.9х12.19
Материал:
ОТП ABS PEI MPPO
Количество матрицы:
3X7=21PCS
Инкотермс:
EXW, ОБМАНЫВАЮТ, CIF, DDU, DDP
Особенности подноса:
ESD Складируемая
Обеспечение качества:
Гарантия поставки, надежное качество
Термостойкость:
Высокая температура 270°
Страна происхождения:
Шэньчжэнь
Совместимые размеры:
8 мм, 12 мм, 16 мм, 24 мм
Продажа единиц:
Единая статья
Вес подноса:
0.170 кг
Мощность:
3X7=21PCS
По обычаю:
нештатный
Упаковывая детали:
80~100 шт/картон, Вес около 12~16 кг/картон, Размер картона:35*30*30 см
Поставка способности:
2000 штук в день
Выделить:

Антистатический JEDEC IC чип-трей

,

Высокоточный JEDEC IC чип-трей

,

Памятная интегральная схема ESD

Описание продукта

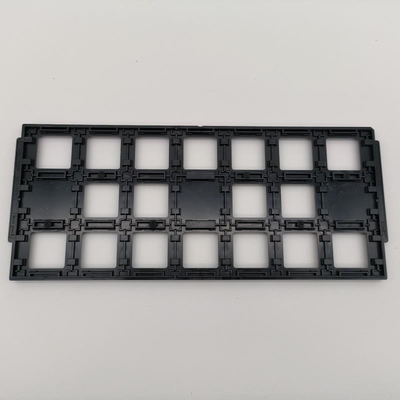

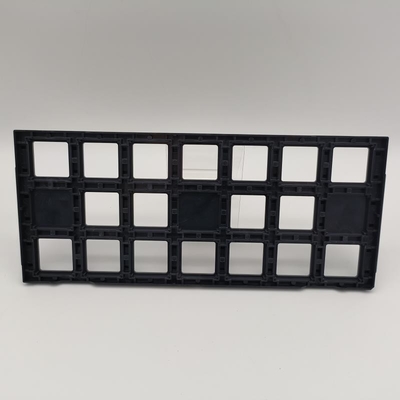

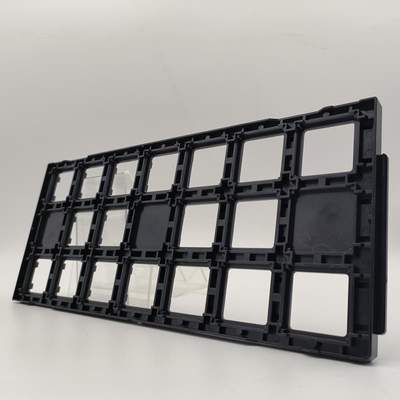

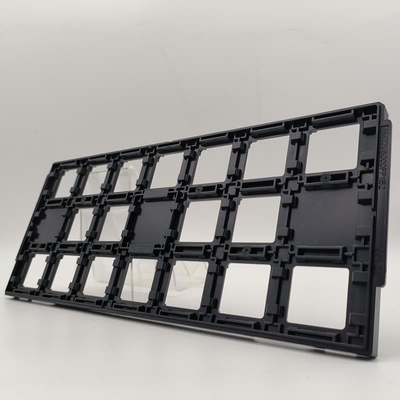

Высокоточная антистатическая память ESD интегральная схема JEDEC Ic Chip STM Tray



Антистатическая стандартная матричная подложка MPPO для модулей ПКБ электронные компоненты



Преимущество упаковки JEDEC заключается в том, что она может защитить продукты от повреждения и загрязнения во время транспортировки и хранения.Подносы TRAY могут эффективно изолировать и защитить продукты от трения и столкновения, и в то же время может также предотвратить воздействие на продукты влаги, пыли и других загрязняющих веществ.Подносы JEDEC могут быть использованы для эстетического отображения продуктов и повышения их стоимости и конкурентоспособности.

Высокоточный антистатический ESD-пакет памяти интегрированная схема JEDEC IC Chip STM-пакет 0



Параметры трея JEDEC



1Материалы: Подносы обычно изготавливаются с использованием антистатических материалов (например, ESD пластик), чтобы гарантировать предотвращение статического повреждения микросхем во время транспортировки.


2Размер и форма:Стандарты JEDEC устанавливают конкретный размер и форму лоток, чтобы гарантировать, что лотки от разных производителей могут использоваться взаимозаменяемо и подходят для различных автоматизированных оборудований.


3Совместимость: Подносы предназначены для совместимости с устройствами различных типов упаковки, что делает их более эффективными в процессе производства и испытаний.


4. маркировка и маркировка: согласно стандарту, поддоны обычно маркируются и маркируются, чтобы облегчить отслеживание и идентификацию устройств в подносе.



No плесень HN23100
Размер полости/мм 35.3*35.3*2.16
Общий размер/мм 322.6х135.9х12.19
Количество матрицы. 3х7=21PCS
Материал ОТП ABS PEI MPPO



Высокоточный антистатический ESD-пакет памяти интегрированная схема JEDEC IC Chip STM-пакет 1





Применение JEDEC Tray



1. Полупроводниковые чипы: широко используются для транспортировки голых чипов (модели), особенно интегральных схем (ИК) и других типов полупроводниковых устройств.


2. электронные компоненты: подходят для хранения и транспортировки всех типов электронных компонентов, таких как датчики, усилители мощности и т.д.


3. автоматизированные производственные линии: в автоматизированном оборудовании сборки и испытаний стандартизированная конструкция JEDEC Tray позволяет оборудованию эффективно обрабатывать и размещать чипы.


4- заводы по упаковке: для транспортировки сырья на заводах по упаковке полупроводников для обеспечения безопасности чипов во время производственного процесса.


5Электронные производственные услуги (EMS): В процессе производства электроники JEDEC Tray используется для хранения и транспортировки компонентов, повышая эффективность производства.
Лаборатории исследований и разработок: во время фазы исследований и разработок JEDEC Tray используется для хранения и тестирования недавно разработанных полупроводниковых устройств.



Высокоточный антистатический ESD-пакет памяти интегрированная схема JEDEC IC Chip STM-пакет 2
