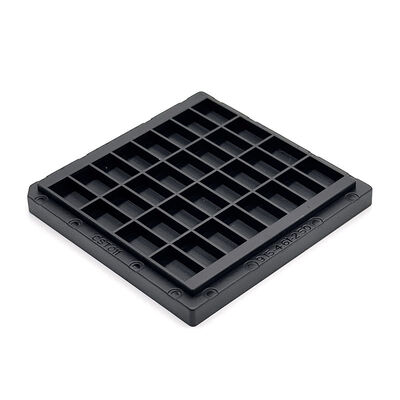

Антистатические многоразовые лотки для чипов класса чистых помещений с вафельной структурой для защиты полупроводниковых интегральных схем

Антистатические многоразовые лотки для чипов класса чистых помещений с вафельной структурой для защиты полупроводниковых интегральных схем

Наименование марки: Hiner-pack
Номер модели: ХН25028
МОК: 500 шт.
цена: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Условия оплаты: Т/Т
Способность к поставкам: 2000 шт/день
Подробная информация
Место происхождения:
Китай
Сертификация:
ROHS, ISO
Вес подноса:
Варьируется, обычно до 500 грамм на полость
Цвет:
Черный
Гарантия качества:
Гарантия поставки, надежное качество
Размер контурной линии:
50,7×50,7×6 мм
Размер полости:
8,95х4,41х1,7 мм
Инкотермс:
Exw, FOB, CIF, DDU, DDP
Тип пресс-формы:
Инъекция
Многоразовый:
Да
Форма подноса:
Прямоугольный
Чистый класс:
Общая и ультразвуковая чистка
Тип IC:
BGA,QFP,QFN,LGA,PGA
Уровень упаковки:
Транспортный пакет
Коробление:
Деформация МАКС. 0,24 мм
Емкость:
4X8=32 шт.
Упаковывая детали:
картон, поддон
Поставка способности:
2000 шт/день
Выделить:

Антистатические вафлевые пакеты с чипами

,

Защитные лотки для чипов от электростатического разряда

,

Лотки с вафельной структурой против загрязнений

Описание продукта
Антистатические вафельные лотки для микросхем против повреждений от электростатического разряда и загрязнений

Надежно фиксируйте отдельные микросхемы в отдельных квадратных ячейках. Держите микросхемы отдельно, чтобы исключить повреждения от трения при штабелировании или смещении. Сохраняйте жесткую структурную форму при многократном использовании.


Обеспечивают стабильное удержание при сортировке, инспекции и управлении запасами в мастерской. Предотвращают выскальзывание микросхем при перемещении между рабочими станциями. Соответствуют непрерывным рабочим процессам производства полупроводников.


Позволяют стабильно штабелировать многослойные конструкции для экономии ценного места для хранения в мастерской. Фиксируют каждый компонент в соответствующих положениях ячеек. Соответствуют строгим требованиям к удержанию хрупких полупроводниковых ИС.

Ключевые особенности/преимущества
  • Антистатическая и пыленепроницаемая конструкция для безопасного обращения с микросхемами
  • Обеспечивает стабильный контроль загрязнений класса чистых помещений
  • Адаптируется к задачам сортировки, инспекции и хранения
  • Прочный для многократного использования в мастерской
  • Разделенные квадратные ячейки изолируют каждую микросхему
Спецификации
Бренд Hiner-pack
Модель HN25028
Цвет Черный
Сопротивление 1.0×10⁴ - 1.0×10¹¹ Ω
50.7×50.7×6 мм 50.7×50.7×6  мм
Размер ячейки 8.95x4.41x1.7 мм
Количество в матрице 4X8=32 ШТ.
Деформация МАКС. 0.24 мм
Сервис Принимаем OEM, ODM
Индивидуальные варианты карманов Доступно
Применение

Удержание полупроводниковых ИС во время внутренней сортировки и визуального осмотра в мастерской. Обеспечение безопасности хрупких микросхем при транспортировке между различными производственными станциями. Сокращение количества бракованных изделий, вызванных трением и смещением положения.


Подходит для производственных линий электроники и складских помещений компонентов. Служит практичным решением для хранения при ежедневной обработке больших партий полупроводниковых компонентов.

Упаковка и доставка/Услуги
Упаковывайте товары во влагонепроницаемые пакеты, затем помещайте в усиленные экспортные коробки. Добавляйте амортизирующие материалы для защиты от ударов при транспортировке. Проводите полную визуальную проверку перед упаковкой.
Организуйте отгрузку в соответствии с согласованными торговыми условиями. Предоставьте полный комплект отгрузочных документов после отправки товаров и информируйте вас о статусе отгрузки.
О нас:
Hiner-pack® была основана в 2013 году. Это высокотехнологичное предприятие, которое объединяет проектирование, исследования и разработки, производство, продажу упаковки и тестирования ИС, а также процессы изготовления полупроводниковых пластин в автоматизированной обработке, переноске и транспортировке, чтобы предоставлять клиентам комплексные услуги.

Почему выбирают нас:

  • Богатый опыт в JEDEC / IC / вафельных лотках
  • Возможность проектирования пресс-форм собственными силами
  • Быстрая разработка прототипов
  • Строгий процесс контроля качества
  • Стабильные поставки для глобальных клиентов в полупроводниковой отрасли
