Многоразовые ESD-безопасные вафлевые пакеты чипов с настраиваемым размером полости для защиты полупроводниковых IC

Многоразовые ESD-безопасные вафлевые пакеты чипов с настраиваемым размером полости для защиты полупроводниковых IC

Наименование марки: Hiner-pack
Номер модели: ХН25026
МОК: 500 шт.
цена: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Условия оплаты: Т/Т
Способность к поставкам: 2000 шт/день
Подробная информация
Место происхождения:
Китай
Сертификация:
ROHS, ISO
Вес подноса:
Варьируется, обычно до 500 грамм на полость
Цвет:
Черный
Гарантия качества:
Гарантия поставки, надежное качество
Размер контурной линии:
50,8х50,8х3,94 мм
Размер полости:
12,12Х2,04Х0,86 мм
Инкотермс:
Exw, FOB, CIF, DDU, DDP
Тип пресс-формы:
Инъекция
Многоразовый:
Да
Форма подноса:
Прямоугольный
Чистый класс:
Общая и ультразвуковая чистка
Тип IC:
BGA,QFP,QFN,LGA,PGA
Уровень упаковки:
Транспортный пакет
Коробление:
Деформация МАКС. 0,22 мм
Емкость:
3X13=39 шт.
Упаковывая детали:
картон, поддон
Поставка способности:
2000 шт/день
Выделить:

Части для испытаний на полупроводниковых интегральных микросхемах

,

Пакеты вафли для защиты хранилищ

,

Полупроводниковые IC для обработки пакетов для вафли

Описание продукта

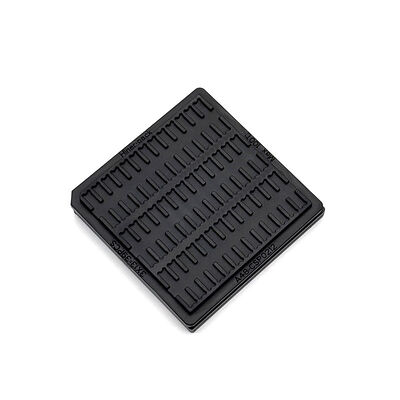

Лоток для вафельных чипов для транспортировки, хранения и защиты полупроводниковых ИС

Разделяет отдельные ИС-чипы внутри специальных слотовых структур. Предотвращает взаимное трение и столкновения при частых рабочих движениях. Поддерживает стабильную производительность при длительном циклическом использовании в производственных линиях полупроводников.


Изолирует чипы от внешнего контакта, снижая риск повреждения поверхности. Интегрируется в непрерывные тестовые рабочие процессы без дополнительной настройки. Надежно удерживает компоненты во время циклов тестирования, сортировки и складского хранения.

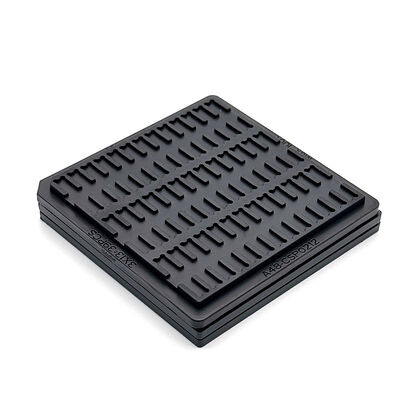

Поддерживает аккуратную штабелировку для максимального использования заводского пространства. Сохраняет первоначальную форму слота под обычным давлением штабелировки. Соответствует высоким стандартам хранения и обращения с прецизионными полупроводниковыми компонентами.

Ключевые особенности/преимущества
  • Стабильные проводящие антистатические характеристики
  • Защищает чипы от повреждения поверхности
  • Адаптируется к тестированию и длительному хранению
  • Поддержка пользовательских спецификаций
  • Завод имеет сертификат ISO, а продукция соответствует стандарту RoHS.
Спецификации
Бренд Hiner-pack
Модель HN25026
Цвет Черный
Сопротивление 1.0×10⁴ - 1.0×10¹¹ Ω
Размер внешнего контура 50.8x50.8x3.94 мм
Размер ячейки 12.12X2.04X0.86 мм
Количество в матрице 3X13=39 ШТ.
Деформация МАКС. 0.22 мм
Сервис Принимаем OEM, ODM
Варианты пользовательских карманов Доступны
Применение

Обработка полупроводниковых ИС, сортировка компонентов и краткосрочное хранение. Изоляция прецизионных чипов при инспекции и внутризаводской циркуляции. Снижение уровня брака, вызванного трением и ударами чипов друг о друга.


Работа в цехах тестирования полупроводников и на складах компонентов. Предлагает надежное решение для удержания различных ИС-деталей в циклах массового производства.

Индивидуальные услуги
Настройка размеров слотов, расположения ячеек и общих внешних размеров в соответствии с различными контурами ИС-чипов. Изменение твердости материала и антистатических характеристик для удовлетворения уникальных производственных условий. Предоставление предпроизводственных образцов для проверки производительности. Принятие заказов на оптовую кастомизацию для удовлетворения разнообразных требований к хранению и обработке полупроводниковых компонентов.
