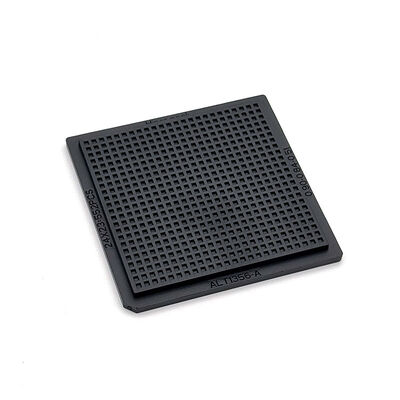

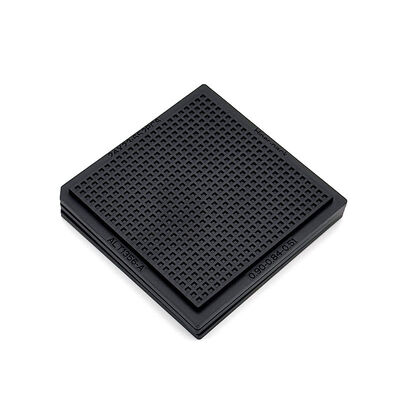

Прочные лотки для чипов Waffle Pack с равномерной сеткой для фиксации микросхем с мелким шагом

Прочные лотки для чипов Waffle Pack с равномерной сеткой для фиксации микросхем с мелким шагом

Наименование марки: Hiner-pack
Номер модели: ХН25002
МОК: 1000
Цена: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Условия оплаты: Т/Т
Способность к поставкам: 2000 шт/день
Подробная информация
Место происхождения:
Китай
Сертификация:
ROHS, ISO
Вес подноса:
Варьируется, обычно до 500 грамм на полость
Цвет:
Черный
Гарантия качества:
Гарантия поставки, надежное качество
Размер контурной линии:
50,7×50,7×4 мм
Размер полости:
0,70х0,64х0,47 мм
Инкотермс:
Exw, FOB, CIF, DDU, DDP
Тип пресс-формы:
Инъекция
Многоразовый:
Да
Форма подноса:
Прямоугольный
Чистый класс:
Общая и ультразвуковая чистка
Тип IC:
BGA,QFP,QFN,LGA,PGA
Уровень упаковки:
Транспортный пакет
Коробление:
Деформация МАКС. 0,25 мм
Емкость:
24x23=552 шт.
Упаковывая детали:
картон, поддон
Поставка способности:
2000 шт/день
Выделить:

прочные пакеты для вафли

,

лотки для вафель для ИС с мелким шагом

,

Однородная решетка чипов с гарантией

Описание продукта
Прочные лотки для чипов Waffle Pack с равномерной сеткой для защиты микросхем с мелким шагом
Устали от обычных лотков, которые не защищают компактные микросхемы с мелким шагом при обороте?

Обладают высокоплотной равномерной компоновкой полостей для раздельного размещения многочисленных крошечных компонентов. Исключают взаимное трение, смещение и повреждение поверхности при частых операциях в цеху.

Обеспечивают стабильные характеристики электростатического разряда. Защищают хрупкие полупроводниковые устройства от статических рисков и поддерживают длительную многократную циркуляцию.

Адаптируют расположение полостей и общие размеры в соответствии со спецификациями компонентов. Создают эксклюзивные решения для хранения, подходящие для различных сценариев производства электроники.
Ключевые особенности/преимущества
  • Постоянная ESD-производительность для деликатных микросхем
  • Высокоплотные полости для хранения большого объема

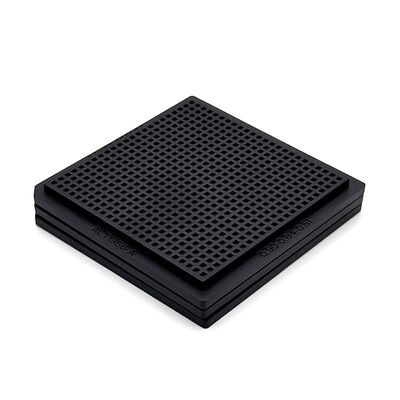

  • штабелируемая конструкция для сокращения занимаемого складского пространства
  • Эффективно защищает деликатные компоненты микросхем с мелким шагом
  • Поддержка полностью настраиваемых размеров полостей и схем расположения
Спецификации
Бренд Hiner-pack
Модель HN25002
Цвет Черный
Сопротивление 1.0×10⁴ - 1.0×10¹¹ Ω
Размер внешней рамки 50.7×50.7×4 мм
Размер полости 0.70X0.64X0.47мм
Количество в матрице 24x23=552 ШТ.
Деформация МАКС. 0.25 мм
Сервис Принимаем OEM, ODM
Варианты индивидуальных карманов Доступны
Применение
Идеально подходит для хранения и транспортировки микросхем, интегральных схем и миниатюрных электронных компонентов. Изолирует каждый компонент, чтобы снизить риски царапин, столкновений и электростатических повреждений.

Хорошо подходит для полупроводниковых заводов, дистрибьюторов компонентов и SMT-цехов. Используется для тестирования чипов, производственной транспортировки и управления логистикой готовой продукции.
Упаковка и доставка/Услуги
Мы организуем аккуратную паллетную упаковку с амортизирующими наполнителями. Усиленные экспортные коробки предотвращают сдавливание и удары при морских и воздушных перевозках.

Количество в упаковке может быть изменено по вашему запросу. Строгий контроль перед отправкой гарантирует, что товары прибудут в пункт назначения в идеальном состоянии.
О нас:
Hiner-pack® была основана в 2013 году. Это высокотехнологичное предприятие, объединяющее проектирование, исследования и разработки, производство, продажу упаковки и тестирования ИС, а также автоматизированную обработку, транспортировку и перевозку в процессе изготовления полупроводниковых пластин, чтобы предоставлять клиентам комплексные услуги.

Почему выбирают нас:

  • Богатый опыт в лотки JEDEC / IC / waffle pack
  • Возможность проектирования пресс-форм собственными силами
  • Быстрая разработка прототипов
  • Строгий процесс контроля качества
  • Стабильные поставки для глобальных клиентов в полупроводниковой отрасли
