Антистатические многоразовые вафлевые пакеты чипов с настраиваемым размером полости для полупроводниковых ИС

Антистатические многоразовые вафлевые пакеты чипов с настраиваемым размером полости для полупроводниковых ИС

Наименование марки: Hiner-pack
Номер модели: ХН24190
МОК: 1000
Цена: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Условия оплаты: Т/Т
Способность к поставкам: 2000 шт/день
Подробная информация
Место происхождения:
Китай
Сертификация:
ROHS, ISO
Вес подноса:
Варьируется, обычно до 500 грамм на полость
Цвет:
Черный
Гарантия качества:
Гарантия поставки, надежное качество
Размер контурной линии:
50,8×50,8×4 мм
Размер полости:
2,2х1,35х0,53 мм
Инкотермс:
Exw, FOB, CIF, DDU, DDP
Тип пресс-формы:
Инъекция
Многоразовый:
Да
Форма подноса:
Прямоугольный
Чистый класс:
Общая и ультразвуковая чистка
Тип IC:
BGA,QFP,QFN,LGA,PGA
Уровень упаковки:
Транспортный пакет
Коробление:
Деформация МАКС. 0,23 мм
Емкость:
10x9=90 шт.
Упаковывая детали:
картон, поддон
Поставка способности:
2000 шт/день
Выделить:

Антистатические вафлевые пакеты с чипами

,

Многоразовые полупроводниковые IC-хранилища

,

Настраиваемые IC чип-треи с размером полости

Описание продукта

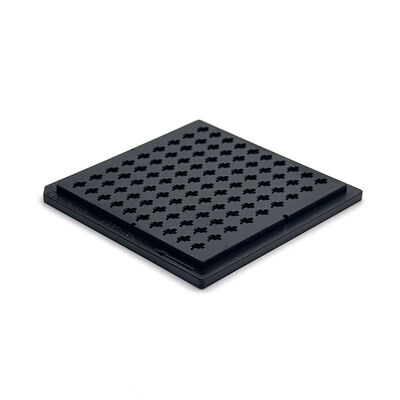

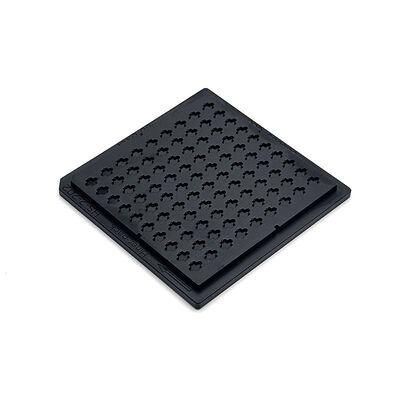

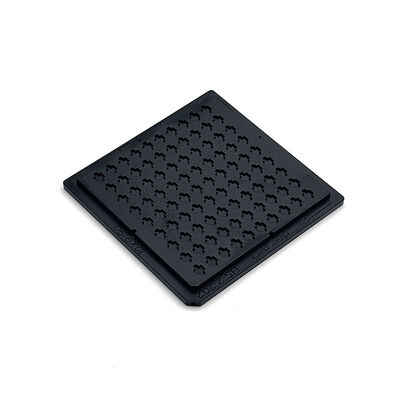

ESD Антистатические полупроводниковые вафлевые чипы

Предоставьте точную структуру вафли, чтобы плотно укрепить деликатные микросхемы IC, исключая движение и электростатические повреждения во время обработки.Изготовлен из прочного антистатического материала для поддержания постоянной производительности в промышленной среде, обеспечивающий надежную защиту чувствительных полупроводниковых компонентов.


Бесшовная интеграция с автоматизированными линиями упаковки и рабочими потоками в чип-загрузке, передаче и процедурах управления запасами.Гибкость приспособления к различным сценариям производства полупроводников, поддерживая эффективные производственные и логистические операции.


Поддержка полной настройки размера полости, расстояния и макета, чтобы соответствовать уникальным габаритам чипа.предоставление индивидуальных решений, которые оптимизируют эффективность упаковки и защищают IC-чипы во время транзита и хранения.

Ключевые особенности/преимущества
  • Обеспечить эффективную антистатическую производительность ESD
  • Антистатическая защита
  • Подходит для деликатных IC с тонким звучанием
  • Безопасное хранение чипа
  • Поддержка полностью настраиваемых размеров полости и макетов
  • Завод имеет сертификацию ISO, а продукция соответствует стандарту RoHS.
Спецификации
Бренд Пакеты с гинером
Модель HN24190
Цвет Черный
Сопротивление 1.0×104 - 1,0×1011 Ω
Размер линии контуры 500,8×50,8×4 мм
Размер полости 2.2x1.35x0.53 мм
Матрица QTY 10х9=90 шт.
Стены MAX 0,23 мм
Служба Принимаем OEM, ODM
Настройки кармана Доступно
Заявления
Поддержка полупроводниковых пластин, сортировки штампов, тестирования устройств и прецизионной комплектации компонентов. Бесперебойно работа с автоматизированными системами подбора и размещения, производственными линиями под управлением ESD,и чистые производственные среды


Также применяется в межзаводской передаче компонентов, международной доставке чувствительных чипов и долгосрочного хранения запасов.и мировых дистрибьюторов электронных компонентов.

Опаковка и перевозка/ Услуги
Предоставление полностью индивидуальных решений для антистатических пакетов для вафли.

Используйте прочный антистатический материал для повышения защиты. Предложите тестирование прототипов и персонализированную поддержку проектирования для удовлетворения уникальных потребностей в производстве и упаковке.
