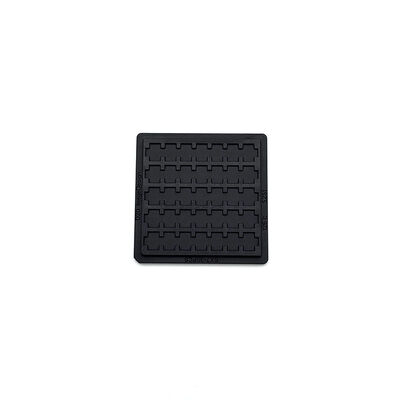

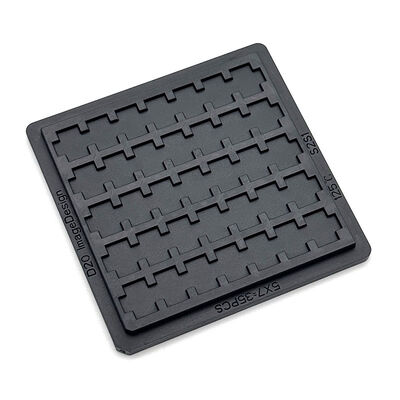

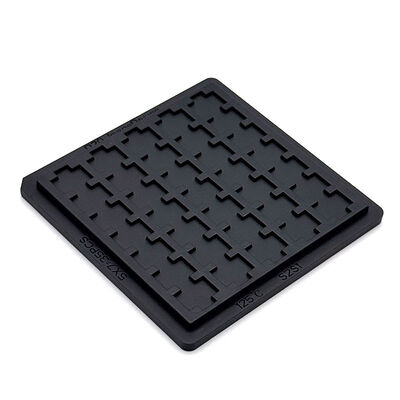

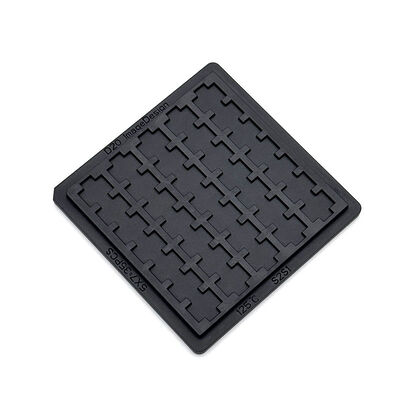

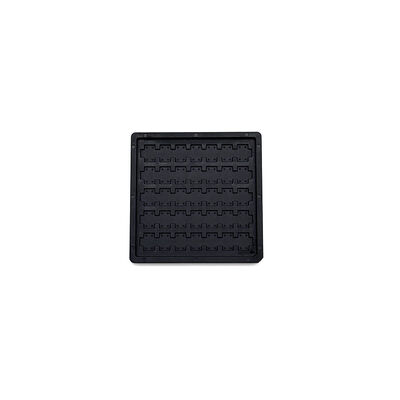

Антистатические высокотемпературные перекрестные вафлевые пакеты для полупроводниковых IC-чипов

Антистатические высокотемпературные перекрестные вафлевые пакеты для полупроводниковых IC-чипов

Наименование марки: Hiner-pack
Номер модели: ХН24174
МОК: 500 шт.
цена: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Условия оплаты: Т/Т
Способность к поставкам: 2000 шт/день
Подробная информация
Место происхождения:
Китай
Сертификация:
ROHS, ISO
Вес подноса:
Варьируется, обычно до 500 грамм на полость
Цвет:
Черный
Гарантия качества:
Гарантия поставки, надежное качество
Размер контурной линии:
50,8×50,8×3,94 мм
Размер полости:
6,49x3,86x0,67 мм
Инкотермс:
Exw, FOB, CIF, DDU, DDP
Тип плесени:
Инъекция
Многоразовый:
Да
Форма подноса:
Прямоугольный
Чистый класс:
Общая и ультразвуковая чистка
Тип IC:
BGA,QFP,QFN,LGA,PGA
Уровень упаковки:
Транспортный пакет
Коробление:
Деформация МАКС. 0,2 мм
Емкость:
5x7=35 шт.
Упаковывая детали:
картон, поддон
Поставка способности:
2000 шт/день
Описание продукта
Антистатические высокотемпературные лотки с перекрестными слотами для полупроводниковых микросхем

Обеспечивают стабильную антистатическую защиту для микросхем. Выдерживают высокие температуры до 125°C. Оптимизированная перекрестная структура для надежной фиксации компонентов. Защищают чипы от пыли и загрязнений. Нужны надежные решения для переноски полупроводниковых чипов?


Подходят для герметизации полупроводников, тестирования чипов, сортировки кристаллов и обработки пластин. Адаптируются к автоматизированным производственным линиям и процессам точной обработки. Бесперебойная работа в чистых помещениях и цехах.


Поддержка оборота чипов, хранения, логистики и вакуумной упаковки. Гибкая настройка размера ячеек, компоновки и материалов. Создание эксклюзивных перекрестных конструкций для различных моделей микросхем для удовлетворения специфических потребностей.

Ключевые особенности/преимущества
  • Обеспечивают эффективную антистатическую защиту от электростатического разряда
  • Стабильная термостойкость до 125°C
  • Подходит для микросхем с тонким шагом выводов
  • Эффективно защищает деликатные компоненты микросхем с тонким шагом выводов
  • Поддержка полностью настраиваемых размеров ячеек и компоновки
  • Завод имеет сертификат ISO, а продукция соответствует стандарту RoHS.
Спецификации
Бренд Hiner-pack
Модель HN24174
Цвет Черный
Сопротивление 1.0×10⁴ - 1.0×10¹¹ Ом
Размер внешней рамки 50.8×50.8×3.94 мм
Размер ячейки 6.49x3.86x0.67 мм
Количество в матрице 5x7=35 шт.
Деформация МАКС. 0.2 мм
Сервис Принимаем OEM, ODM
Варианты индивидуальных карманов Доступны
Применение
Применяется для герметизации полупроводников, тестирования производительности микросхем, сортировки кристаллов и изготовления пластин. Адаптируется к высокоточному электронному производству и операциям в чистых помещениях.


Поддержка внутреннего оборота чипов, длительного хранения, логистики и вакуумной упаковки. Удовлетворение разнообразных потребностей в обработке интегральных схем и электронной сборке.

Индивидуальные услуги
Принимаем персонализированную настройку перекрестных слотов. Предлагаем гибкую настройку размера ячеек, компоновки и модернизацию материалов. Создаем эксклюзивные дизайны для различных спецификаций микросхем. Предоставляем комплексные индивидуальные решения для потребностей в упаковке полупроводников.
О нас:
Hiner-pack® была основана в 2013 году. Это высокотехнологичное предприятие, объединяющее проектирование, исследования и разработки, производство, продажу упаковки и тестирования микросхем, а также процессы изготовления полупроводниковых пластин в области автоматизированной обработки, переноски и транспортировки, чтобы предоставлять клиентам комплексные услуги.

Почему выбирают нас:

  • Богатый опыт влотки JEDEC / IC / вафельные лотки
  • Собственные возможности проектирования пресс-форм
  • Быстрая разработка прототипов
  • Строгий процесс контроля качества
  • Стабильные поставки для глобальных клиентов полупроводниковой отрасли
