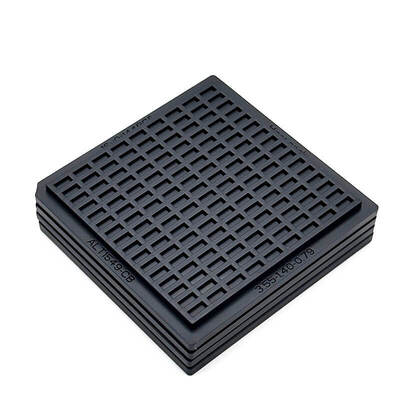

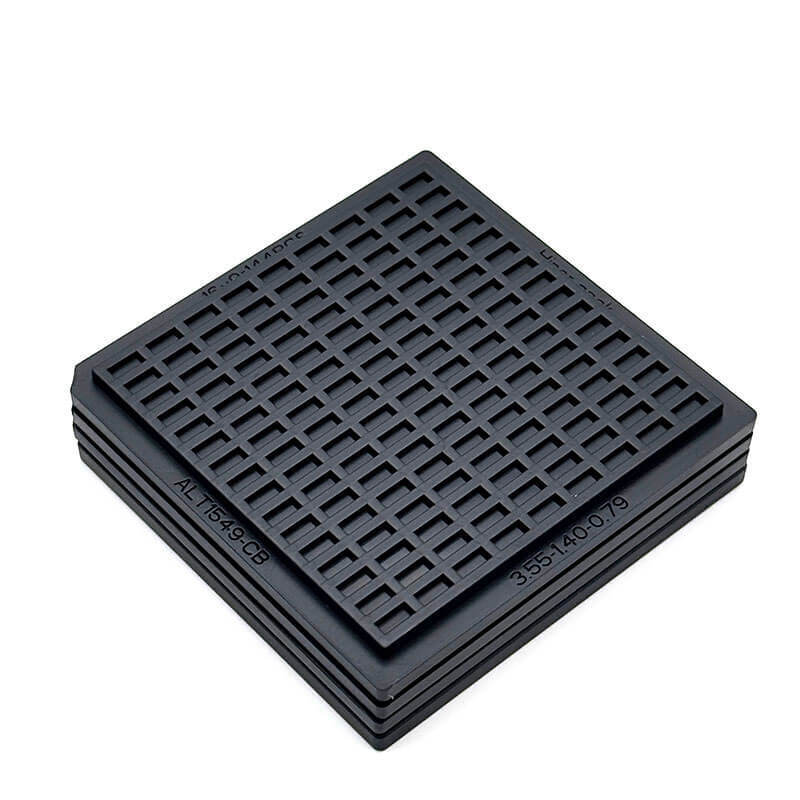

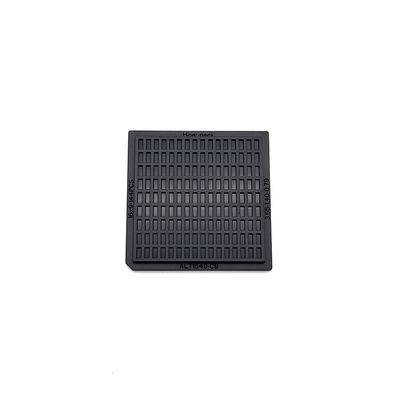

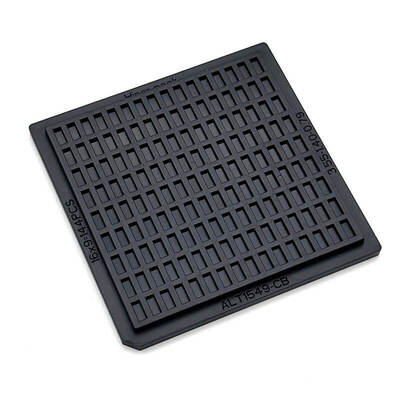

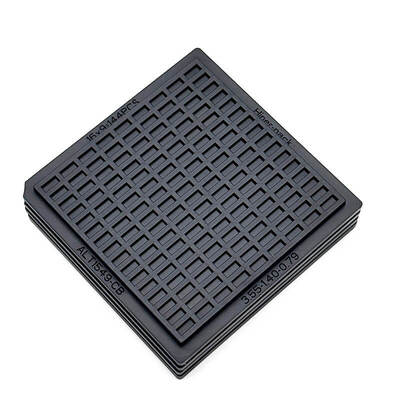

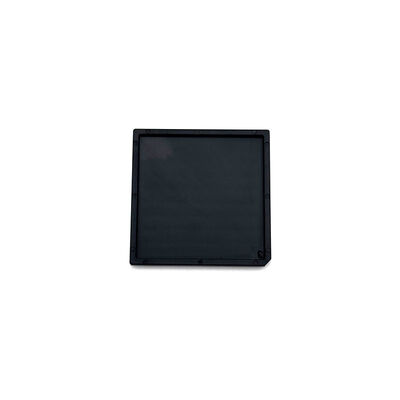

Лоток для микросхем из вафельного материала для чистых помещений для контроля загрязнений

Лоток для микросхем из вафельного материала для чистых помещений для контроля загрязнений

Наименование марки: Hiner-pack
Номер модели: ХН24141
МОК: 500 шт.
цена: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Условия оплаты: Т/Т
Способность к поставкам: 2000 шт/день
Подробная информация
Место происхождения:
Китай
Сертификация:
ROHS, ISO
Цвет:
Обычно черный или темно-серый для защиты от электростатического разряда.
Гарантия качества:
Гарантия поставки, надежное качество
Размер полости:
3,55х1,40х0,79 мм
Инкотермс:
Exw, FOB, CIF, DDU, DDP
Тип плесени:
Инъекция
Многоразовый:
Да
Форма подноса:
Прямоугольный
Чистый класс:
Общая и ультразвуковая чистка
Тип IC:
BGA,QFP,QFN,LGA,PGA
Уровень упаковки:
Транспортный пакет
Коробление:
Деформация МАКС. 0,2 мм
Емкость:
16x9=144 шт.
Упаковывая детали:
картон, поддон
Поставка способности:
2000 шт/день
Описание продукта
Лотки для микросхем в вафельной упаковке для чистых помещений для контроля загрязнений

Лотки для микросхем в вафельной упаковке для чистых помещений — это профессиональные носители для упаковки полупроводников, разработанные для строгих производственных сред чистых помещений. Соответствующие отраслевым стандартам для чистых помещений, эти лотки в вафельной упаковке обеспечивают надежный контроль загрязнений и полностью соответствуют требованиям безопасного обращения с деликатными микросхемами с мелким шагом.


Используя стандартизированную сетчатую структуру JEDEC, лотки для микросхем в вафельной упаковке для чистых помещений отличаются точной конструкцией пазов и стабильной защитой от загрязнений. Они эффективно изолируют повреждения от пыли и частиц, идеально защищая прецизионные полупроводниковые чипы от царапин и загрязнений во время производственных операций.


Лотки для микросхем в вафельной упаковке для чистых помещений обеспечивают стабильную и долговечную загрузку чипов. Они широко подходят для ежедневной упаковки, хранения, транспортировки и тестирования микросхем, сохраняя чувствительные полупроводниковые чипы чистыми, неповрежденными и стабильными на протяжении всей промышленной цепочки.

Ключевые особенности/преимущества
  • Поддержка мелкосерийного производства в первой партии.
  • Эффективный контроль загрязнений микросхем
  • Подходит для деликатных микросхем с мелким шагом
  • Более 12 лет экспортного опыта.
  • Безопасное и стабильное обращение с полупроводниками
  • Завод имеет сертификат ISO, а продукция соответствует стандарту RoHS.
Технические характеристики
Бренд Hiner-pack
Модель HN24141
Материал MPPO
Цвет Обычно черный или темно-серый для защиты от электростатического разряда
Сопротивление 1.0×10⁴ - 1.0×10¹¹ Ω
Размер контура 50.7×50.7×7.4 мм
Размер ячейки 3.55x1.40x0.79 мм
Количество в матрице 16x9=144 шт.
Деформация МАКС. 0.2 мм
Сервис Принимаем OEM, ODM
Варианты индивидуальных карманов Доступно
Применение

Лотки для микросхем в вафельной упаковке для чистых помещений обеспечивают всестороннюю надежную защиту интегральных схем на всех этапах производства полупроводников, упаковки, инспекции, тестирования, транспортировки и хранения.


Обладая превосходными характеристиками контроля загрязнений, лотки идеально защищают чувствительные к электростатическому разряду полупроводниковые чипы с мелким шагом. Они широко применяются для упаковки микросхем с мелким шагом (QFN, BGA, CSP), автоматизированного оборудования для захвата и размещения, операций инспекции и тестирования полупроводников, а также для ежедневного оборота и управления запасами микросхем.

Индивидуальные услуги
Наши лотки для микросхем в вафельной упаковке для чистых помещений поддерживают полную настройку размеров ячеек и расположения. Изготовленные из пылезащитного антистатического материала для чистых помещений, лотки имеют стабильную штабелируемую конструкцию, которая эффективно предотвращает загрязнение и повреждение чипов во время транспортировки.
О нас:
Hiner-pack® была основана в 2013 году. Это высокотехнологичное предприятие, объединяющее проектирование, исследования и разработки, производство, продажу упаковочных и испытательных материалов для микросхем, а также процессов изготовления полупроводниковых пластин в области автоматизированного обращения, переноски и транспортировки для предоставления клиентам комплексных услуг.

Почему выбирают нас:

  • Богатый опыт в JEDEC / IC / лотки для вафельной упаковки
  • Собственные возможности проектирования пресс-форм
  • Быстрая разработка прототипов
  • Строгий процесс контроля качества
  • Стабильные поставки для глобальных клиентов в области полупроводников
