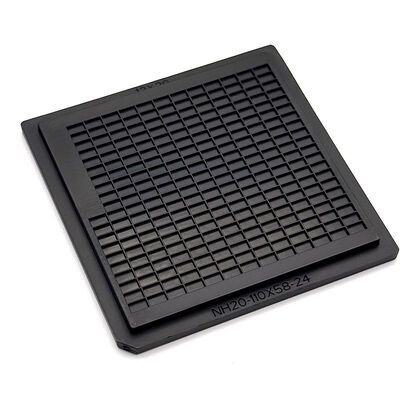

2-дюймовые лотки для чипов с вафельной упаковкой для точного выравнивания микроэлектронных компонентов

2-дюймовые лотки для чипов с вафельной упаковкой для точного выравнивания микроэлектронных компонентов

Наименование марки: Hiner-pack
Номер модели: ХН24109
МОК: 500
цена: TBC
Условия оплаты: 100% Prepayment
Способность к поставкам: 2000PCS/Day
Подробная информация
Место происхождения:
ШЭНЬЧЖЭНЬ КИТАЙ
Сертификация:
ISO 9001 SGS ROHS
Поверхностное сопротивление:
1.0x10E4~1.0x10E11Ω
Цвет:
Черный
Материал:
АБС
Использование:
Хранение и транспортировка микросхем/чипов
Метод формования:
Литье под давлением
Инкотермс:
Exw, FOB, CIF, DDU, DDP
Коробление:
Макс 0,2 мм
Многоразовый:
Да
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
Описание продукта
2 дюймовые вафлевые пакеты чипов для точной выровненности микроэлектронных компонентов
Серия High Precision Waffle Pack Chip Tray является краеугольным камнем надежного управления микроэлектронными компонентами,специально разработанные для применения, где точность измерений не подлежит обсуждениюВ то время как многие носители страдают от микроскопического деформации, наши 2-дюймовые формат подносов спроектированы, чтобы сохранить абсолютную плоскость степени на протяжении всего их жизненного цикла.
Секрет этой стабильности заключается в нашем продвинутом производственном процессе, который начинается с комплексного анализа Moldflow.Симулируя процесс формования путем впрыска до того, как первый инструмент будет разрезан, наши инженеры могут точно предсказать и смягчить потенциальные точки сокращения или напряжения.Этот подход, основанный на данных, гарантирует, что единая карманная матрица остается идеально выровненной с внешними размерами подноса, создавая предсказуемый интерфейс как для ручной проверки, так и для автоматизированных систем обработки.
Изготовлены из электрически проводящих смол ABS или PC,Эти вафлевые пакеты обеспечивают необходимую защиту от электростатического разряда (ESD), необходимую для чувствительных обнаженных упаковок и пакетов с микросхемой (CSP)Дизайн подноса имеет регулярный рисунок разделительных ребер, которые определяют каждый карман, гарантируя, что даже самые хрупкие компоненты 2.5D находятся в безопасной, свободной от движения среде.Для стандартных рабочих процессов, эти подносы предлагают экономически эффективное, высокоточное решение, которое соответствует неофициальным отраслевым стандартам для микроэлектроники малого формата.
Ключевые особенности/преимущества
  • Усовершенствованная оптимизация потока форм

  • Высокая толерантность измерений

  • Постоянная защита ESD

  • Выбор материала для стабильности

  • Промышленный стандарт 2×2 дюймов

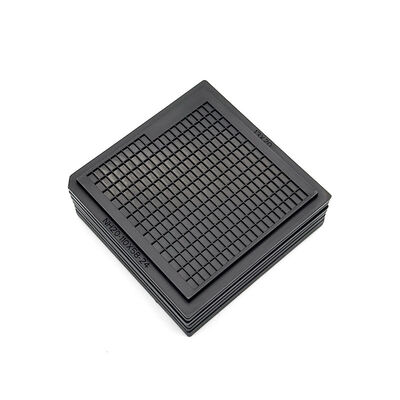

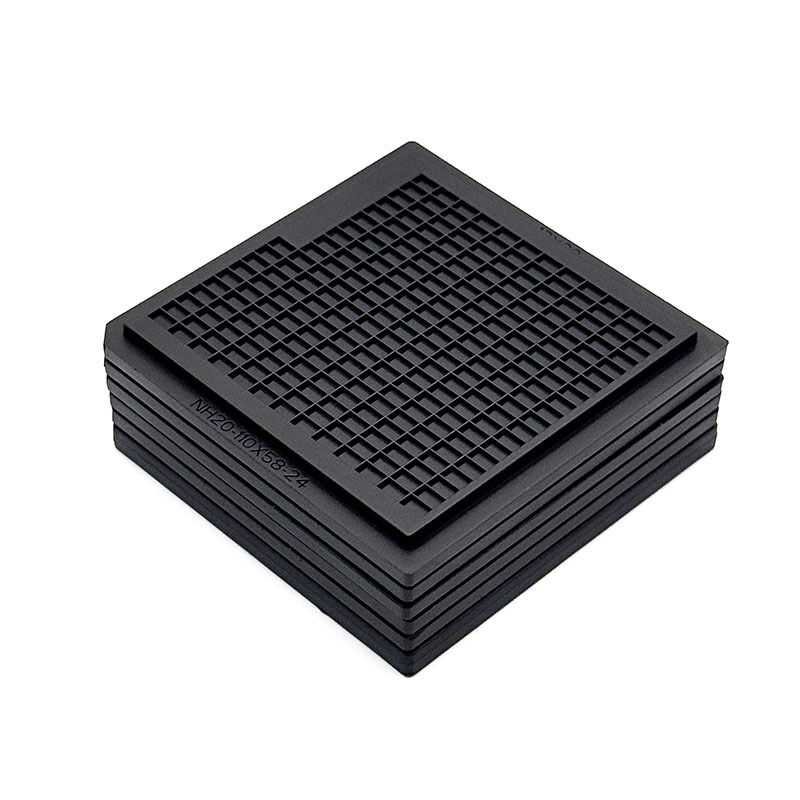

  • Складная безопасность

Спецификации
Бренд Пакеты с гинером
Модель HN24109
Материал ABS
Тип подноса 2-дюймовый пакет вафли
Цвет Черный
Сопротивление 1.0×104 - 1,0×1011 Ω
Размер линии контуры 50.7х50.7х4мм
Размер полости 2.93x1.60x0.61мм
Матрица QTY 13X20-10=250PCS
Стены Максимальная длина 0,2 мм
Служба Принимаем OEM, ODM
Сертификации RoHS, ISO
Заявления
Эти высокоточные носители оптимизированы для бэк-энд полупроводниковых процессов, где выравнивание является основной проблемой.где плоскость подноса предотвращает ошибки в подборе; Ручная и автоматическая инспекция, обеспечивающая стабильную фокусную плоскость для оптического оборудования; и комплектация для сборки прототипов, где необходимо организовать и защитить небольшое количество различных материалов.Из-за их стабильного размера и надежной защиты, они также широко используются в микроэлектронике аэрокосмической и оборонной, где прослеживаемость компонентов и физическая безопасность имеют первостепенное значение.Ручной обработки в лаборатории НИОКР или ввода в автоматизированную конвейерную линию, эти пакеты вафли гарантируют, что ваши компоненты останутся там, где им и место.
Конфигурация
Мы предоставляем глубокие возможности настройки, чтобы адаптировать наши подносы к вашим конкретным процессам.включая добавление конических стен или специальных рельефных рельефов уголков для размещения определенных элементов, таких как паяльные шарики или чувствительные подкладкиВ то время как стандартные подносы предназначены для использования в окружающей среде, мы можем обсудить обновления материалов на основе ваших потребностей в окружающей среде, выбирая между различными проводящими смолами или специализированными цветами для отслеживания партии.Настройка также распространяется на включение ссылочных знаков или фидуциалов, отлившихся непосредственно в рамку подноса для улучшения скорости и надежности автоматических инструментов выравнивания.
