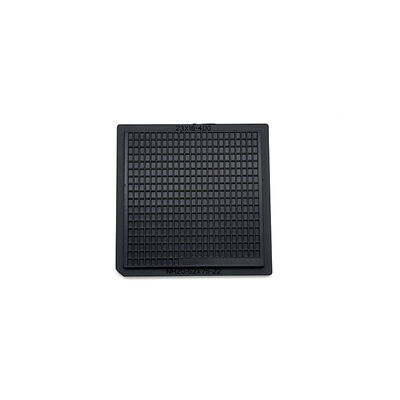

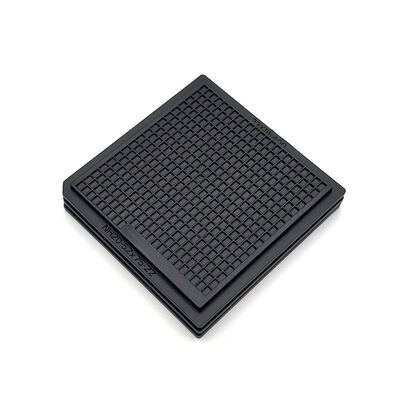

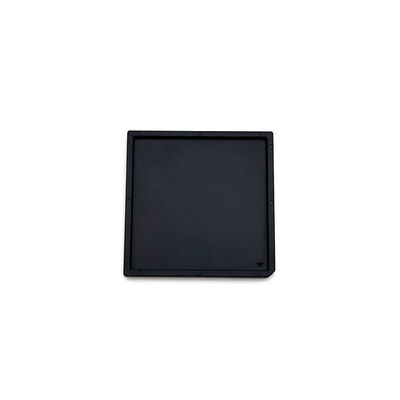

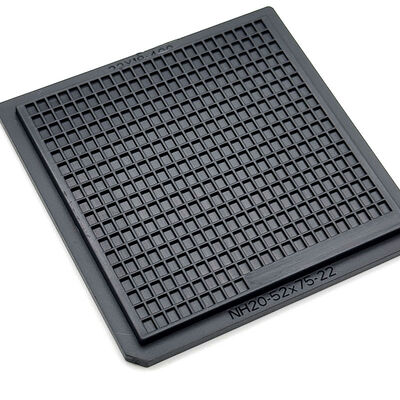

Высокочистые, совместимые с чистыми помещениями, антистатические лотки для вафель для чувствительных оптоэлектронных устройств

Высокочистые, совместимые с чистыми помещениями, антистатические лотки для вафель для чувствительных оптоэлектронных устройств

Наименование марки: Hiner-pack
Номер модели: HN24081
МОК: 500
цена: TBC
Условия оплаты: 100% Prepayment
Способность к поставкам: 2000PCS/Day
Подробная информация
Место происхождения:
ШЭНЬЧЖЭНЬ КИТАЙ
Сертификация:
ISO 9001 ROHS SGS
использовать:
Транспорт, хранение, упаковка
Размеры:
50,7x50,7x4 мм
Поверхностное сопротивление:
1.0x10E4~1.0x10E11Ω
Многоразовый:
Да
Инкотермс:
Exw, FOB, CIF, DDU, DDP
Коробление:
Макс 0,2 мм
Материал:
АБС
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
Выделить:

ESD безопасные пакеты для вафли

,

чип-пакет IC совместимый с чистой комнатой

,

оптоэлектронное устройство для вафлевых подносов

Описание продукта
Высокочистые контейнеры с безопасными вафлями для чувствительных оптоэлектронных устройств, совместимые с ESD
В специализированном мире фотоники и микрооптики чистота упаковочной среды так же важна, как и защита от физического удара.Эта серия высокочистых пакетов вафли специально разработана для обработки и транспортировки чувствительных оптоэлектронных устройств и оптических элементовВ отличие от стандартных носителей, эти подносы изготавливаются с использованием специализированных, неразмывающихся, полимеров без углеродного порошка.Такой выбор материала жизненно важен, потому что он предотвращает выброс микроскопических частиц, которые могут загрязнить тонкие линзы, зеркала или сенсорные поверхности.
Ключевые особенности/преимущества
  • Материалы высокой чистоты, не спускающиеся

  • Подходит для чистых помещений класса 100

  • Постоянная антистатическая защита
  • Оптимизирован для оптического выравнивания
  • Специализированные карманные контуры
  • Складываемая конструкция с защищенными крышками
Спецификации
Бренд Пакеты с гинером
Модель HN24081
Материал ABS
Тип подноса 2-дюймовый пакет вафли
Цвет Черный
Сопротивление 1.0×104 - 1,0×1011 Ω
Размер линии контуры 50.7х50.7х4мм
Размер полости 1.32x1.91x0.56мм
Матрица QTY 23х18=400PCS
Стены Максимальная длина 0,2 мм
Служба Принимаем OEM, ODM
Сертификации RoHS, ISO
Заявления
Эти высокочистые вафлевые подносы являются основным выбором для отраслей фотоники и оптической связи.Их применение сосредоточено на защите компонентов, где загрязнение поверхности является режимом отказаТипичные случаи использования включают: упаковку с лазерными диодами, где чистота и безопасность ESD имеют первостепенное значение; обращение с датчиками CMOS и CCD, предотвращающее оседание частиц пыли на области изображения;Хранилище массива микролент, обеспечивая хрупкое стекло или пластиковую оптику не царапаются или загрязняются; и научные исследования и разработки, обеспечивая надежный носитель для экспериментальных микрокомпонентов.Они также широко используются в автоматизированной оптической инспекции (AOI) рабочих процессов, где высокая точность подносов гарантирует, что автоматизированные камеры могут поддерживать фокус на всей карманной матрице.Эти подносы защищают целостность высококачественных оптических активов..
Конфигурация
Настройка для оптико-электронных приложений требует глубокого понимания чувствительности компонента.позволяет создавать карманы со специальными зонами "без прикосновения" для защиты чувствительных оптических элементовПодносы могут быть сформированы в определенные цвета, чтобы помочь в идентификации деталей или минимизировать отражение света во время проверки.Мы предлагаем выбор материалов от антистатического ПК для повышения жесткости до высокотемпературных версий для компонентов, которые должны проходить термическую отверждение или стабилизациюНаша инженерная команда может добавить ссылки или фидуциальные знаки непосредственно в форму, чтобы помочь с высокоскоростным автоматическим выравниванием.Мы можем спроектировать и доставить полностью настраиваемую форму всего за месяц, гарантируя, что ваши специализированные оптики обрабатываются с высочайшей степенью точности.
