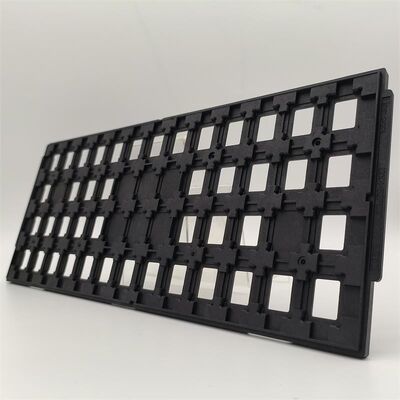

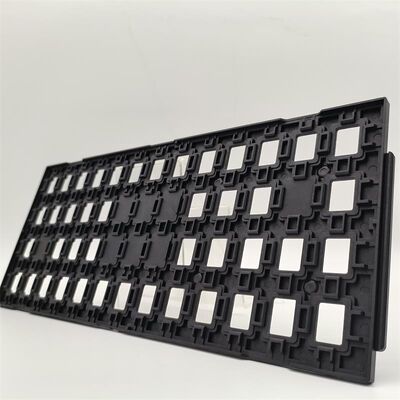

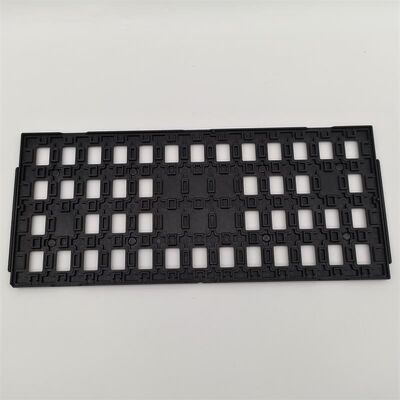

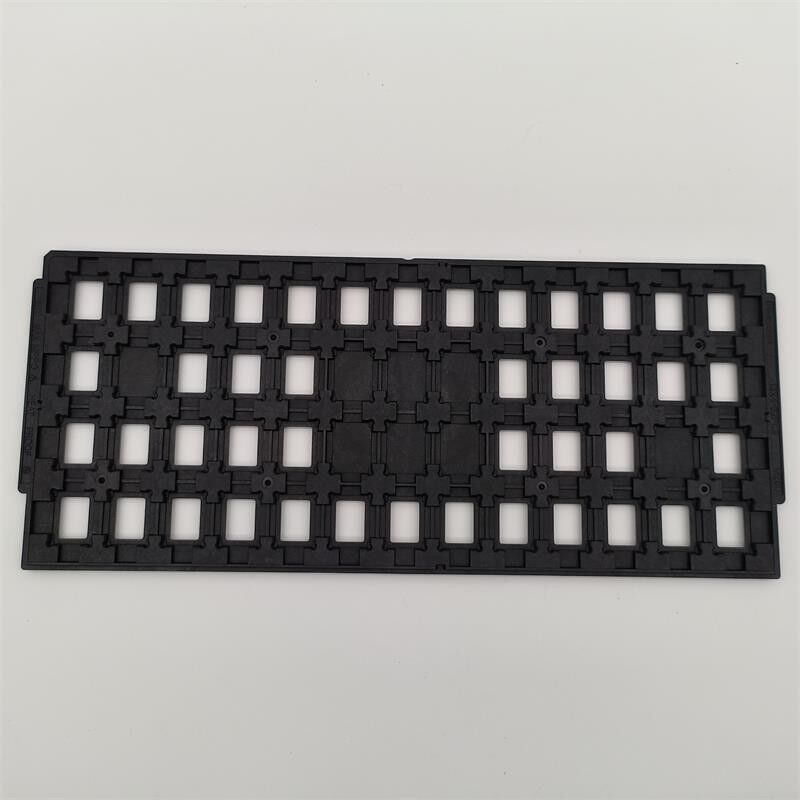

Стандартный лоток JEDEC для производства полупроводников ИИ

Стандартный лоток JEDEC для производства полупроводников ИИ

Наименование марки: Hiner-pack
Номер модели: HN23072
МОК: 500 шт.
цена: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Условия оплаты: 100% предоплата
Способность к поставкам: 2000 шт/день
Подробная информация
Место происхождения:
Китай
Сертификация:
RoHS、ISO
Матрица:
4×13=52 шт.
Устойчивость к влажности:
До 90%
Размер полости:
21,18x16,08x2,6 мм
Грузоподъемность:
Варьируется, обычно до 500 грамм на полость
Устойчивость к ультрафиолетовому излучению:
Да
Коробление:
Менее 0,76 мм
Многоразовое использование:
Многоразовый
Приложение:
Обработка, хранение и доставка микросхем
Упаковывая детали:
70~100 шт/картон ((Согласно запросу клиента)
Поставка способности:
2000 шт/день
Выделить:

JEDEC IC для полупроводников

,

стандартная матричная лотка JEDEC

,

Поднос для производства полупроводников AI

Описание продукта
Стандартный JEDEC IC Tray для продвижения производства полупроводников ИИ
Эта матричная поднос, соответствующая стандарту JEDEC, предназначена для производителей, которым требуются высокопроизводительные решения для обработки в условиях высокоточной электроники.обеспечивает необходимую защиту от ESD при сохранении структурной однородности во время повторных циклов обработки.
Его интегрированные функции определения местоположения и выравнивания поддерживают быстрое и точное позиционирование на автоматизированных линиях, в то время как формованные карманы обеспечивают безопасное удержание устройства во время испытаний, сборки,и перевозки.
Ключевые особенности/преимущества
  • Полностью соответствует требованиям JEDEC для совместимости с глобальным оборудованием обработки.
  • Изготовлен из проводящих материалов, которые обеспечивают постоянную защиту от ESD, помогая защитить чувствительные компоненты.
  • Точно сформированные ячейки надежно удерживают детали в фиксированной ориентации, уменьшая ошибки обработки и смещение устройства.
  • Разработан для совместимости с вакуумными инструментами, механическими руками и системами питания.
  • Выдерживает рабочее напряжение во время обработки и хранения при сохранении плоскости подноса и целостности кармана.
  • Скрепляющиеся края позволяют стабильно, экономя пространство, складываться, будь то в процессе или на хранении.
Спецификации
Бренд Пакеты с гинером
Модель HN23072
Материал MPPO/PPE
Тип упаковки BGA,QFP,QFN,LGA,PGA
Цвет Черный
Сопротивление 1.0×104 - 1,0×1011 Ω
Размер линии контуры 322.6×135.9×7.62 мм
Размер полости 21.18х16.08х2.6мм
Матрица QTY 4х13=52PCS
Стены MAX 0,76 мм
Служба Принимаем OEM, ODM
Сертификации RoHS, ISO
Заявления
Эти подносы идеально подходят для производства электроники, сборочных линий, чистых помещений и автоматизированных систем обработки.Их универсальность распространяется на акриловые дисплеи и приложения для управления запасами.
  • Проектировано для сборки ИС, автоматизированной инспекции и испытаний полупроводников
  • Идеально подходит для операций, где скорость и точность обработки являются ключевыми.
  • От упаковки на уровне чипа до сборки системных модулей и легко интегрируется как в линейные, так и в серийные процессы.
  • Обеспечивает надежное расположение и безопасность деталей на каждом этапе, в чистой комнате или на стандартном производственном этаже.

Настройка:

Гибкий дизайн подноса поддерживает широкий спектр индивидуальных конфигураций для решения конкретных производственных задач:

• Устройство карманного устройства: настраивайте размер кармана, количество или расстояние между ними, чтобы соответствовать нестандартным размерам или формам деталей.

• Возможности цветового кодирования: Используйте безопасные для ESD материалы в выбранных цветах для идентификации типов продукции, рабочих станций или этапов производства.

• Маркировка в форме: добавление идентификаторов или функций отслеживания, специфичных для клиента, во время производства для четкой и постоянной идентификации.

• Специализированные функции выравнивания: модифицируйте края или добавляйте специальные вкладки индексации инструмента для оптимизации производительности в собственных системах обработки.

О нас:
Hiner-pack® была основана в 2013 году. Это высокотехнологичное предприятие, которое объединяет проектирование, исследования и разработки, производство, продажи IC упаковки и тестирования,а также полупроводниковый процесс изготовления пластин в автоматизированной обработке, перевозки и транспортировки для предоставления клиентам услуг под ключ.

Почему выбирать нас:

  • Производитель прямых изделий JEDEC & IC
  • Конструкции, совместимые с JEDEC и автоматизацией
  • Поддерживается настройка OEM & ODM
  • Постоянное качество и стабильное снабжение
  • Доверяется мировыми клиентами полупроводников
